Análise Estrutural Intuitiva e Poderosa

JUNHO - 2024

Melhorias:

• O ângulo de inclinação de apoios ou suportes inclinados pode ser especificado explicitamente, como nas versões anteriores, ou, a partir desta versão, pode ser calculado a partir de uma razão de inclinação normalizada (H/V), em que H é a componente horizontal normalizada da inclinação e V é a componente vertical normalizada. A componente horizontal normalizada pode ter três valores possíveis: H = 1, H = -1 e H = 0. Para H = 1, o eixo x local do suporte inclinado estará na mesma direção que o eixo X global, e o valor absoluto do ângulo de inclinação será menor que 90 graus. Para H = -1, o eixo x local estará na direção oposta em relação ao eixo X global e o valor absoluto do ângulo de inclinação será maior que 90 graus. E, para H = 0, o eixo x local será vertical, sendo que, para V = 1, o eixo x local será para cima e, para V = -1, o eixo x local será para baixo.
• O programa agora permite que molas sejam aplicadas em suportes inclinados.
• O programa agora permite deslocamentos e rotações prescritos aplicados a suportes inclinados.
• O programa agora permite aplicar molas e deslocamentos e rotações prescritos a distintas componentes de suporte.
• As reações força de suportes inclinados agora são exibidas nas direções do sistema local de suporte.
• Procedimento alterado para calcular tamanhos característicos para exibição de objetos gráficos (tamanho de carga, tamanho de suporte, etc.): agora o cálculo dos tamanhos característicos é baseado em parâmetros de tamanho raster (em pixel), em vez de calcular esses parâmetros com base no tamanho máximo da janela da tela.
• Foram criadas novas versões do programa para Linux: UBUNTU 20.04, UBUNTU 22.04 e FEDORA 39.

Correções:

• Corrigido problema que surgiu em uma atualização anterior do sistema operacional do Windows que fazia o programa interromper a execução sem qualquer notificação.
• Corrigido um problema que fazia com que o problema parasse ao exportar resultados de linha.
• Corrigido problema que ocorria ao pressionar TAB três vezes, o que causava a parada do programa.
• Corrigido problema que ocorria ao definir o tamanho vertical ou horizontal da tela e pressionar ENTER. O desenho foi duplicado e atualizado apenas com um evento de mouse na tela.
• Para a seção transversal de dupla cantoneira, cálculo de valores de momento de inércia corrigidos para orientação XSC_SOUTH.
• Corrigido problema que desconsiderava o nome do arquivo especificado pelo usuário ao exportar resultados de linha para um arquivo texto.

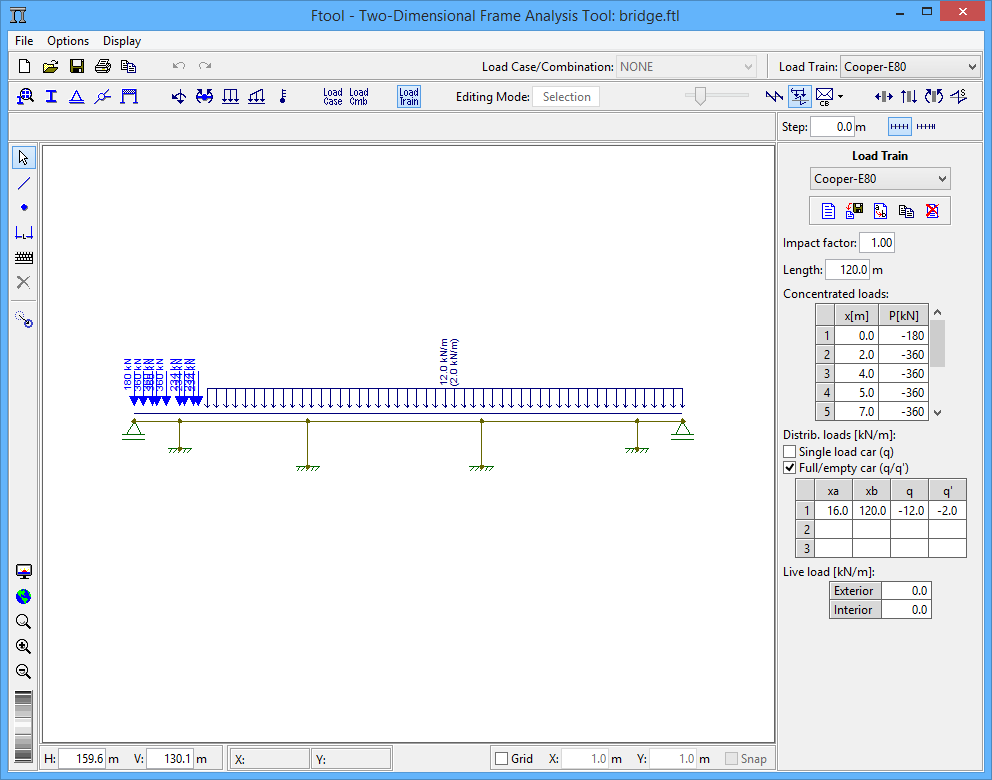

• Corrigido erro ao editar valores de carga distribuída de trem-tipo com unidades dos EUA.
• Corrigido problema que permitia a edição de valores de propriedades para atributos inativos.
• Outros pequenos bugs foram corrigidos.

• Implementação da exportação de resultados para planilhas (CSV).

• Lançamento da versão 4 com nova interface gráfica.
• Suporte para diferentes unidades de medida.

• Correção de bugs críticos da versão 3.00.
• Melhoria na importação de arquivos DXF.

• Adicionado suporte para novos tipos de apoios.
• Otimização de performance.

• Melhorias na geração de relatórios.

• Compatibilidade com novas versões do Windows.

• Correção de bug na aplicação de cargas nodais.

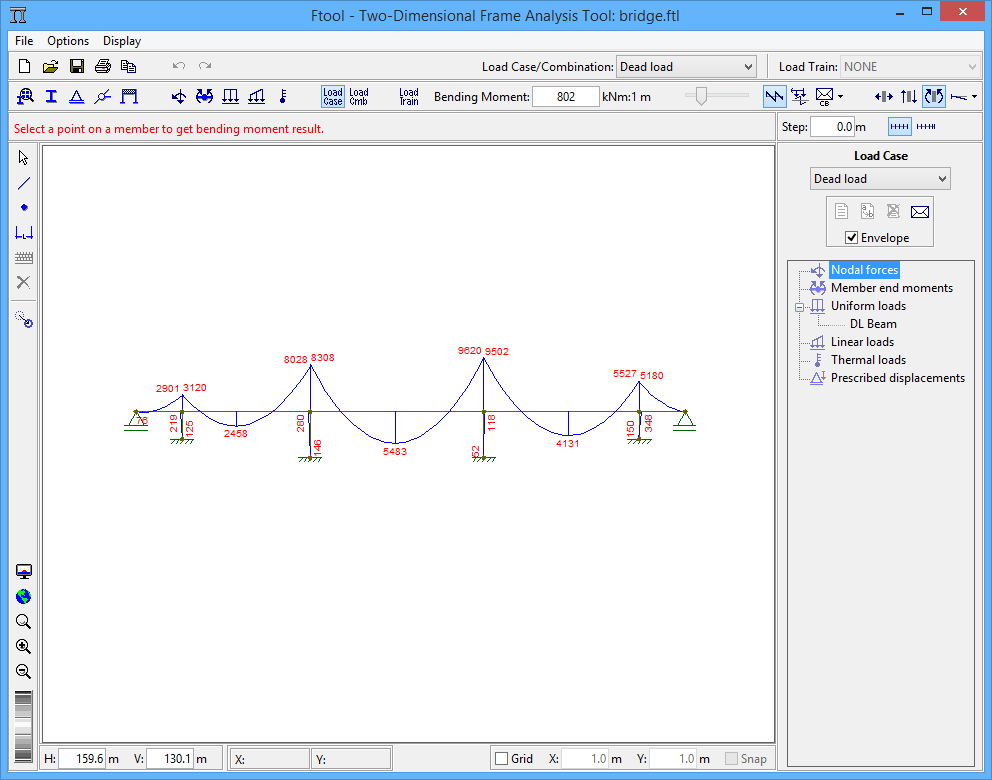

• Aprimoramento na visualização de diagramas de momento fletor.

• Melhora no desempenho para estruturas complexas.
• Correções na ferramenta de medição.

• Reestruturação completa do motor de cálculo.

• Grande atualização com novo motor de análise.
• Interface redesenhada para maior usabilidade.

• Correções de bugs relacionados a cargas distribuídas.

• Pequenas correções e ajustes de interface.

• Ajustes na precisão dos cálculos de deslocamento.
